Die Laserlichtquelle

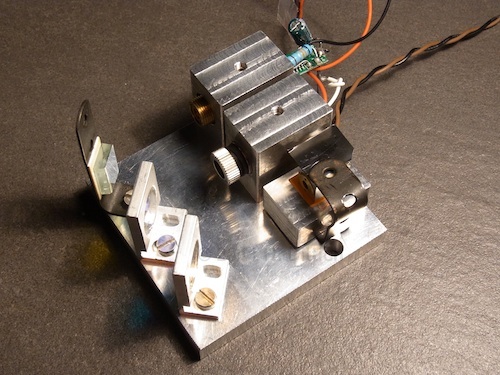

Die RGB-Laserlichtquelle besteht aus je einem direkt rot und direkt blau emittierenden Laserdio-denmodul (die vorderen beiden Module), einem grün emittierenden, frequenzverdoppelten, dioden-gepumpten Festkörperlasersystem (kurz: DPSSL, hinten im Bild) und dreier Spiegel zur Strahlver-einigung:

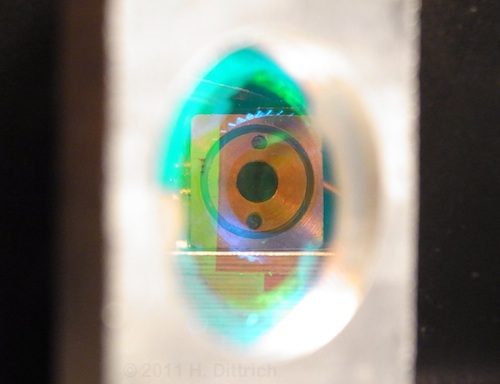

Blick in den Strahlengang vor der Justage. Es sind die drei zu einem Bild überlagerten Laserlicht-quellen zu erkennen: In gelblichem Ton mit zwei Justagebohrungen, das Modul für die roten; in türkisem Ton mit Rädelschraube, das Modul für die blauen und ganz schwach in der Mitte des Strahl-austrittes des roten Modules zu erkennen, das Modul für die grünen Bildanteile. Die Einfärbungen der der drei ügerlagerten Teilbilder der Module entsprechen den von den jeweiligen Spiegeln reflektierten, bzw. durchgelassenen Spektralanteilen.
